CX5000系列監測儀表產品適用于電力電網，自動化控制系統中對電流、電壓、功率、頻率、功率因素，電能等電參量的測量和顯示，通過功能擴展模塊的選擇，可以實現數字通訊，變送輸出和四遙功能，廣泛應用于變電站綜合自動化，智能型開關柜，工廠企業智能配電監控系統等重要場合。產品符合企標Q/SNKX1-2006。

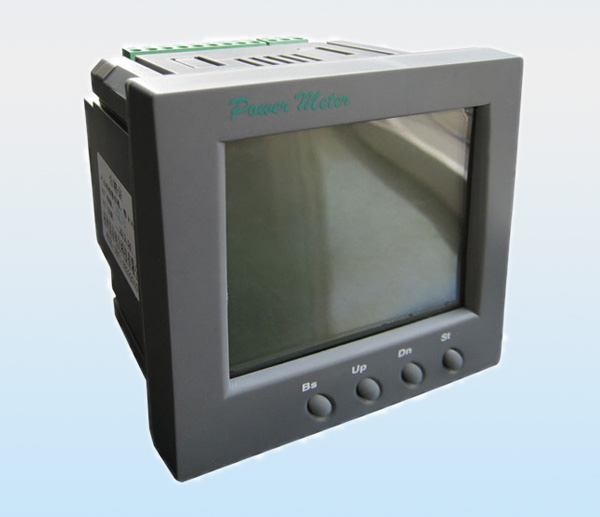

　　CX5000系列多功能網絡電力監測儀表是一種具有可編程測量，綜合顯示三相電參量、電能計算、開關量輸入、遙控輸入、數字通訊和變相輸出，集“四遙”功能于一體的智能化、數字化電表。具有配置靈活、擴展容易、外界設備兼容性強、布線方便等優點，廣泛應用于各種高低壓工業控制和測量系統，各種集散式或分布式智能配電監控系統，智能建筑、企業內部電能測量、管理、考核。

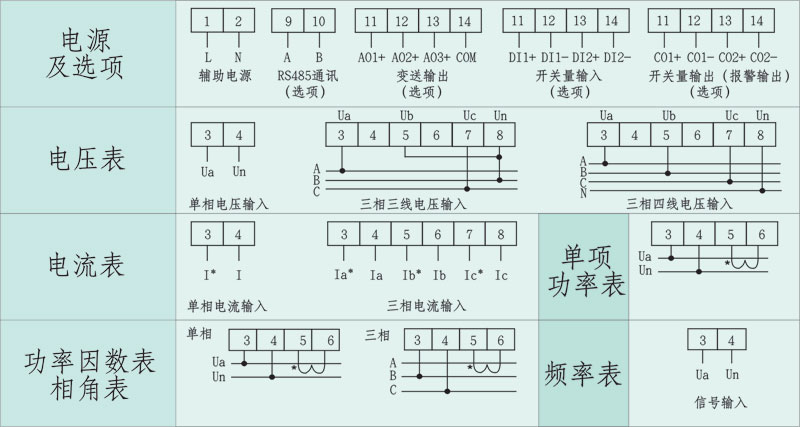

※ 注：

1、“*”為電流進線端。

2、用戶可以現場更改CT、PT比值和接線方式等。

3、用戶定制產品具體接線方式請參照產品隨機接線圖。

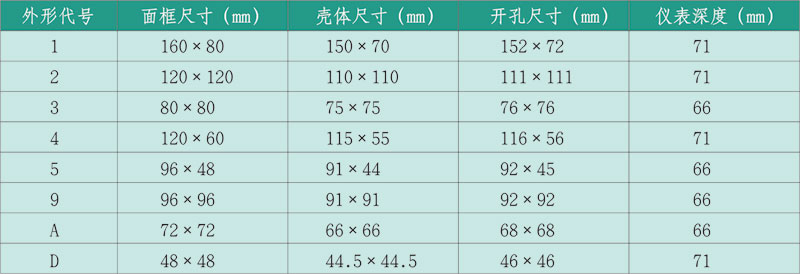

※ 注：

1、多功能系列最小尺寸可做到72mm×72mm。

2、三相電流或三相電壓最小尺寸可做到48mm×48mm。
