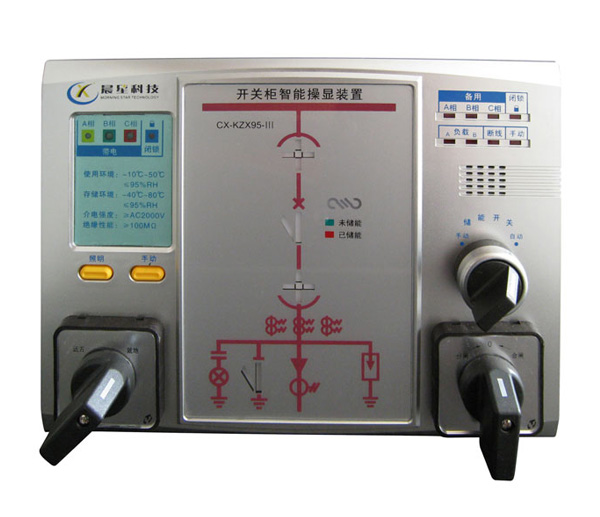

CX-KZX95-Ⅲ開關柜智能操顯裝置根據當前中壓系統開關柜技術發展而開發設計的一種新型的多功能、智能化模擬動態指示裝置。它集一次回路模擬圖、開關狀態、斷路器位置、接地閘刀位置、彈簧儲能狀態、高壓帶電指示、高壓帶電閉鎖以及自動（手動）加熱除濕控制、加熱器斷線指示等多功能于一體，這些指示功能可分可合，用戶可根據需要選擇。只要指定不同的訂貨型號并提供一次方案圖即可。該產品以一體化布局配套裝備于開關柜，將簡化開關柜的面板結構設計，美化開關柜的面板布局，完善開關狀態的指示功能和安全性能。

  CX-KZX95-Ⅲ開關柜智能操顯裝置的應用，可取代現有的一次回路模擬指示牌、電磁式開關狀態指示器、帶電（閉鎖）指示器，接地指示器、自動加熱除濕、溫濕度控制器、附載故障監測器等多種控制、指示裝置。



△ 斷路器狀態指示：斷路器分、斷路器合。

△ 斷路器位置指示：工作位置、試驗位置。

△ 接地閘刀位置指示

△ 彈簧儲能指示

△ 高壓帶電指示功能

△ LED啟輝電壓（KV）：≤額定母線電壓×0.15

△ 閉鎖啟控電壓（KV）：≤額定母線電壓×0.65



  A.分合閘操作 B.儲能操作 C.遠方/就地操作



△ 控制方式：手動、自動。

△ 負載輸出繼電器觸點功率：AC220V/5A（帶阻性負載）。

△ 負載斷線報警：附載發現斷線，不能正常工作時，對應故障報警指示燈亮，繼電器輸出閉合。

△ 傳感器：有兩路傳感器（溫濕度可自由選擇）。



  此功能可通過“照明”按鍵進行開關。
